Nam châm cảm biến dòng nước

Một số giới thiệu về nam châm cảm biến lưu lượng nước

Cảm biến lưu lượng nước là một loại thiết bị cảm ứng lưu lượng nước xuất ra tín hiệu xung, dòng điện hoặc điện áp thông qua cảm ứng với dòng nước. Đầu ra của tín hiệu có tỷ lệ tuyến tính nhất định với lưu lượng nước, do đó có thể được phục vụ cho việc quản lý kiểm soát nước và tính toán lưu lượng phụ thuộc vào công thức hội thoại liên quan và so sánh. Trên thực tế, là một thành phần cốt lõi của cảm biến lưu lượng nước, nam châm cảm biến lưu lượng nước từ lâu đã là một ứng dụng điển hình của nam châm Neodymium Injection Molded hoặc nam châm Ferrite Injection Molded.

Nguyên lý cơ bản của cảm biến lưu lượng nước

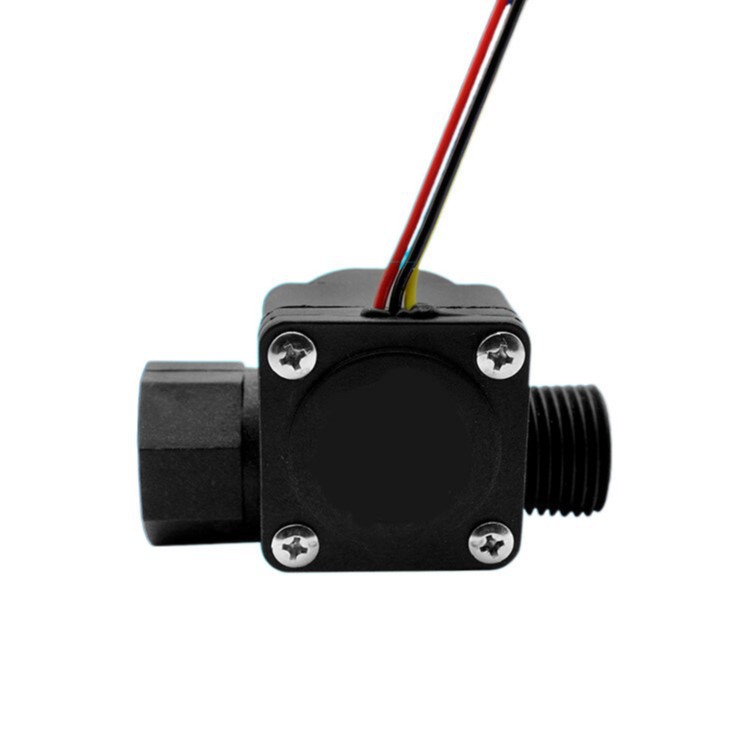

Cảm biến lưu lượng nước có cấu tạo chủ yếu là thân van bằng đồng, cụm rôto lưu lượng nước, hệ thống dòng chảy ổn định và thành phần hội trường. Cảm biến lưu lượng nước thường được gắn trên đầu vào của máy sưởi để đo dòng chảy vào và cụm rôto từ tính quay khi dòng nước chảy qua nó. Đầu ra thành phần Hall và phản hồi tín hiệu xung tương ứng đến bộ điều khiển, sau đó bộ điều khiển điều chỉnh dòng điện của van tỷ lệ và do đó sử dụng khí theo tốc độ dòng chảy.

So sánh giữa van liên kết khí áp chênh lệch áp suất nước và cảm biến lưu lượng nước

Van liên kết khí nước chênh áp là loại cơ khí, có cấu tạo phức tạp, thể tích lớn nhưng mạch điều khiển đơn giản; Cảm biến lưu lượng nước dạng điện, có cấu tạo tương đối đơn giản, khối lượng nhỏ nhưng mạch điều khiển phức tạp.

Quan trọng hơn, trước đây có áp lực nước khởi động cao và sức cản của hệ thống đường nước lớn nên không thích hợp sử dụng trong các máy nước nóng công suất lớn trên 10L / phút; Loại thứ hai có áp lực nước khởi động thấp và sức cản của hệ thống đường thủy thấp. Nó đã được sử dụng rộng rãi trong các máy nước nóng công suất lớn trên 10L / phút.

Giới thiệu về nam châm cảm biến lưu lượng nước

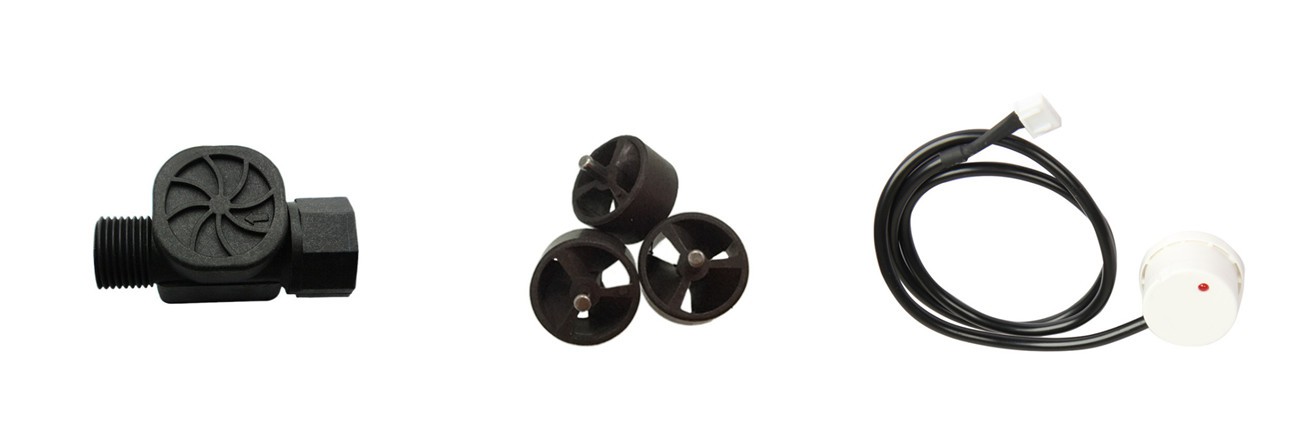

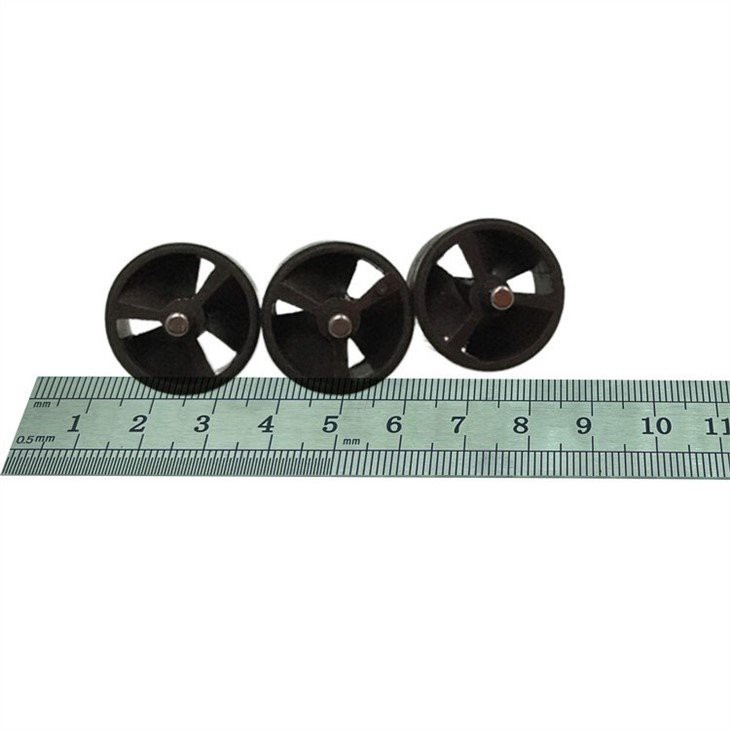

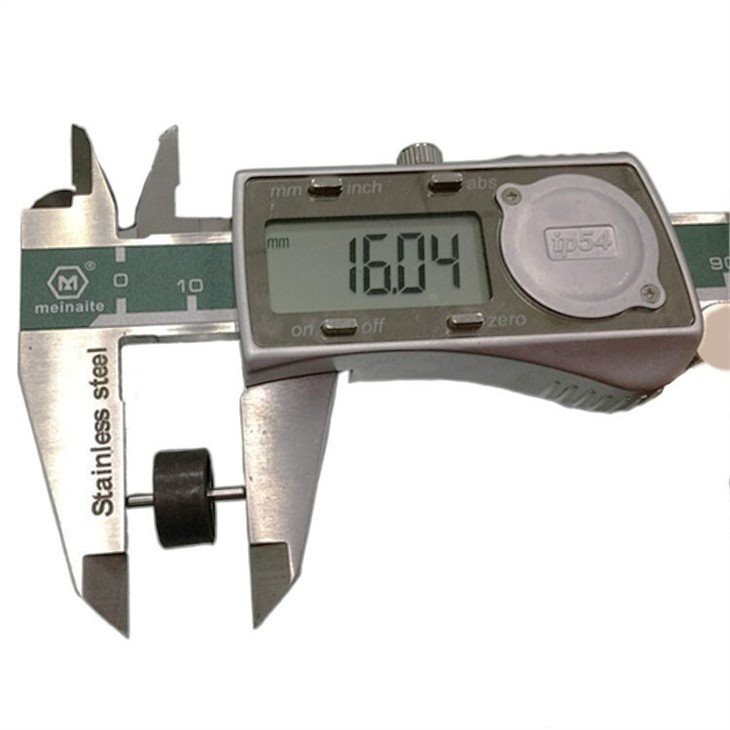

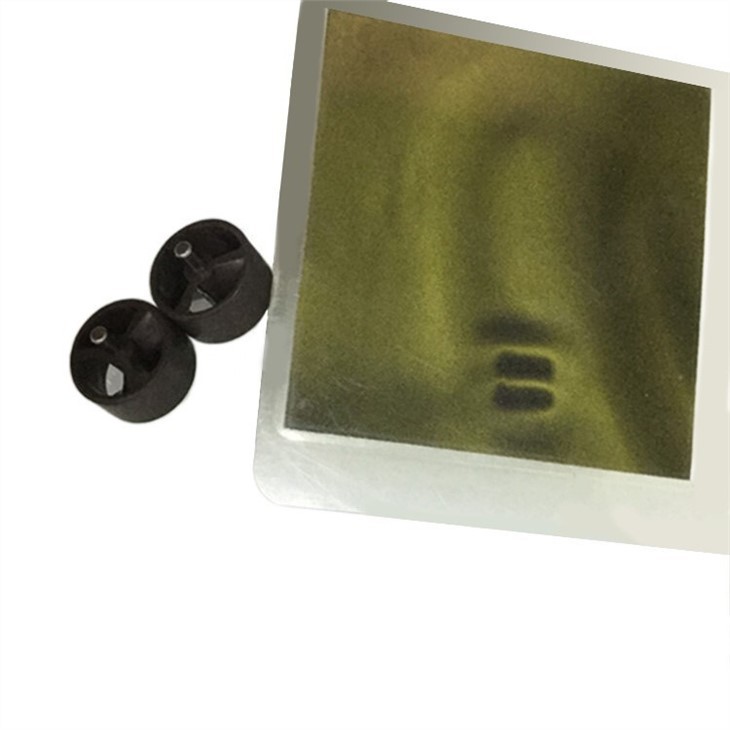

Cụm rôto dòng nước chủ yếu bao gồm vỏ công tắc tuabin, rôto từ tính và vòng hãm. Nam châm cảm biến lưu lượng nước thực chất là nam châm cảm biến hiệu ứng hội trường. Thành phần Hall sẽ dẫn khi các cực từ khác nhau hướng về phía nó, sau đó cắt đi một lần.
