Nam châm cân bằng điện tử

Cân điện tử

Cân điện tử là thiết bị đo khối lượng có độ chính xác cao, được sử dụng rộng rãi trong trường học, phòng thí nghiệm, nhà máy nhờ độ chính xác, thời gian phản hồi nhanh, độ tin cậy cao và dễ vận hành. Sự phát triển của nó đã bị ảnh hưởng đáng kể bởi những tiến bộ trong công nghệ cảm biến, điện tử và máy vi tính. Một ứng dụng của nam châm Alnico đúc là việc sử dụng chúng trong hệ thống điện từ của cân điện tử.

Nguyên tắc cơ bản

Hoạt động của cân điện tử dựa trên sự cân bằng giữa lực điện từ và trọng lực. Các thành phần chính của nó bao gồm nguồn điện, bộ chuyển đổi cân bằng lực điện từ, cảm biến quang điện, bàn phím, màn hình và mạch điều khiển.

Ở trạng thái không tải, bộ chuyển đổi cân bằng lực điện từ vẫn cân bằng. Khi một vật được đặt lên cân, vị trí của cuộn dây chuyển động sẽ thay đổi, làm thay đổi cường độ ánh sáng được phát hiện bởi phần tử cảm quang. Sự thay đổi này ảnh hưởng đến dòng điện đầu ra được xử lý bởi bộ vi xử lý. Bộ vi xử lý điều chỉnh dòng điện trong cuộn dây chuyển động, khôi phục bộ chuyển đổi về vị trí ban đầu. Đồng thời, bộ vi xử lý chuyển đổi biến thiên dòng điện thành tín hiệu số, hiển thị nhanh khối lượng của vật thể.

Lực điện từ FFF do cuộn dây chuyển động tạo ra bằng lực hấp dẫn của vật thể, có thể biểu thị bằng:

trong đó mmm là khối lượng của vật và ggg là gia tốc trọng trường. Phương trình lực cũng liên quan đến cảm ứng từ BBB, góc θ\thetaθ giữa dây dẫn điện và từ trường, và chiều dài hiệu dụng LLL và dòng điện III của cuộn dây chuyển động. Đáng chú ý là sin⁡θ=1\sin \theta=1sinθ=1, đơn giản hóa biểu thức.

Nguồn lỗi

Một số yếu tố có thể dẫn đến sai sót trong cân điện tử:

Các biến đổi gia tốc trọng trường:Sự khác biệt về gia tốc trọng trường cục bộ có thể ảnh hưởng đến các phép đo.

Thay đổi nhiệt độ:Sự dao động nhiệt độ do điều kiện xung quanh hoặc bộ phận quá dòng gây ra có thể ảnh hưởng đến hiệu suất. Làm nóng cân trước khi sử dụng cho phép nam châm đạt đến trạng thái cân bằng nhiệt, giảm các lỗi liên quan đến nhiệt độ.

Nam châm cân bằng điện tử và lắp ráp

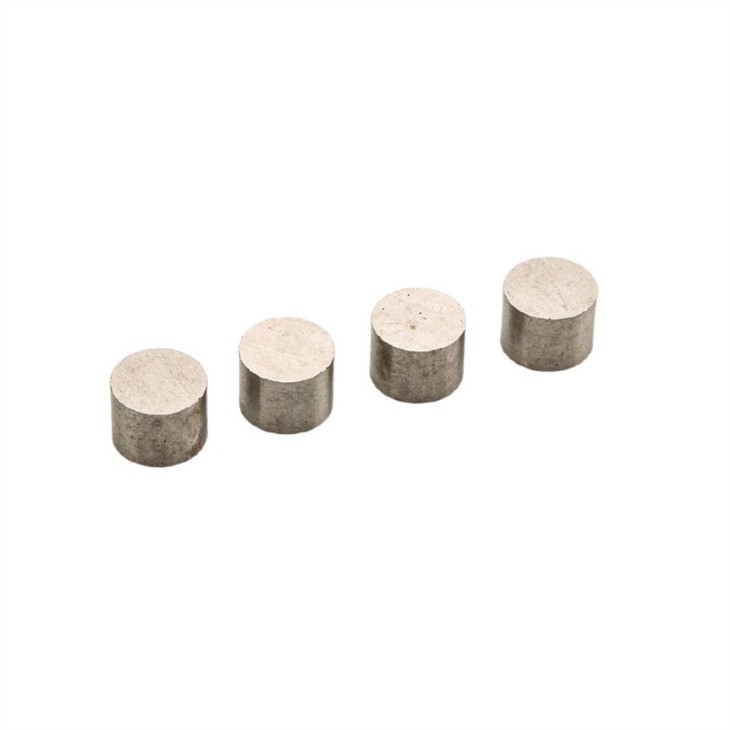

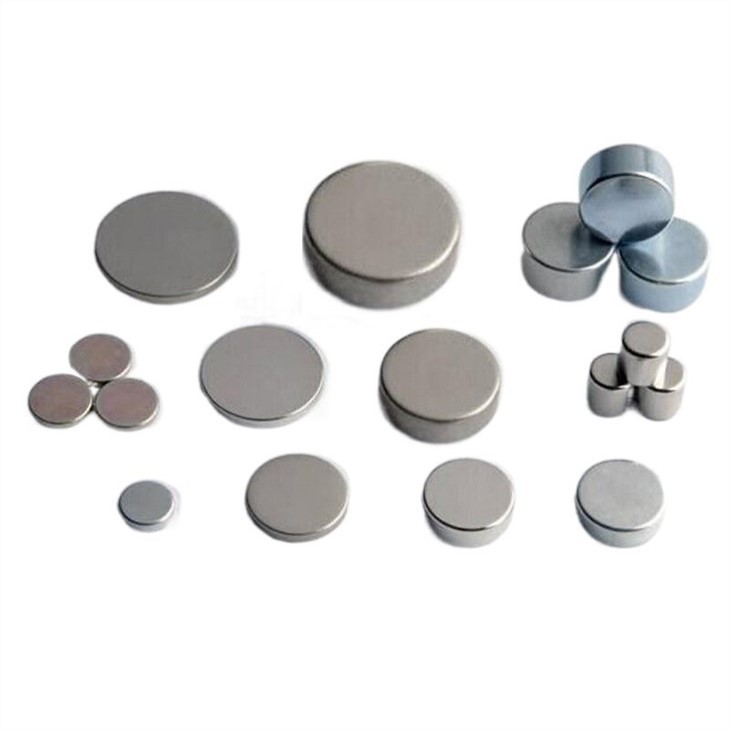

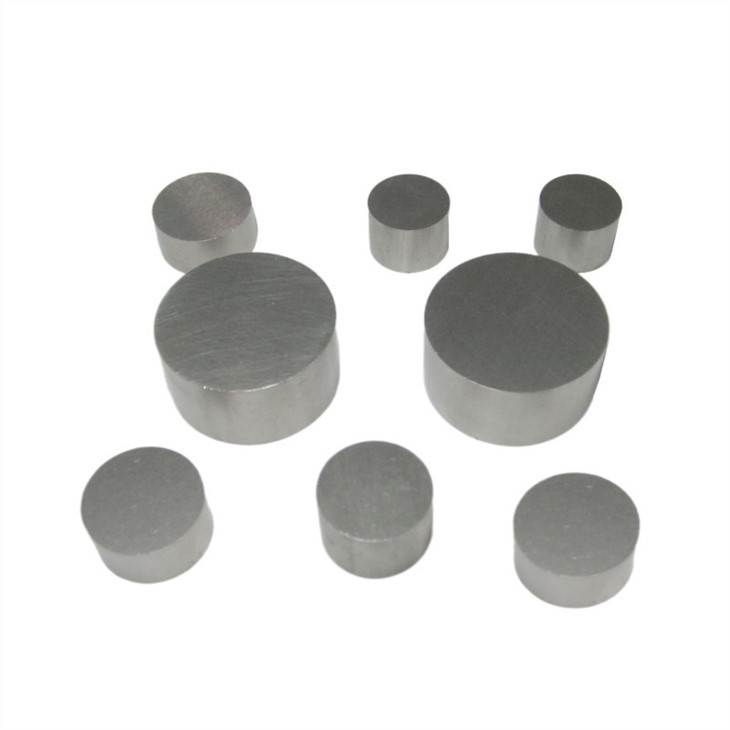

Để giảm thiểu các lỗi do nhiệt độ gây ra, nam châm có hệ số nhiệt độ thấp được ưu tiên sử dụng.Nam châm coban Samariumcung cấp độ ổn định nhiệt đặc biệt và hỗ trợ phạm vi đo rộng, nhưng chúng đắt tiền. Trong hầu hết các trường hợp,đúc nam châm Alnicolà sự lựa chọn tối ưu cho cân điện tử do hiệu quả chi phí và hiệu suất đáng tin cậy.
